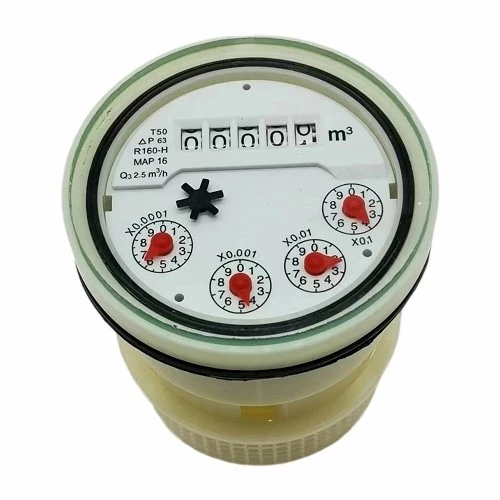

ליבת מד מים מרובה-נמצאת בשימוש נרחב במערכות מדידת מים. ליבת מד מים מרובה-זרמים היא רכיב מפתח המיועד למדידה מדויקת של זרימת מים בצינורות סגורים- מלאה. בתור ליבת מד מים מרובה-, היא מציעה מדידה מדויקת וביצועים אמינים.
תכונות עיקריות של ליבת מד המים הרב-
- מבנה שבשבת סיבובית סילון רב-: ליבת מד המים מרובה-זרמים משתמשת במבנה שבשבת סיבובית מרובה-עם חיבור מגנטי בין אימפלר המדידה למנגנון הספירה. זה מבטיח דיוק Class C ויחס טווח רחב של R=160.
- עמידה בתקנים: ליבת מד המים הרב-ת עומדת בתקנים מרובים, כולל GB/T 778-2007, CJ/T 266-2008, JJG 162-2009 ו-ISO 4064.
פרמטרים טכניים
|
גוֹדֶל |
זרימת עומס יתר(Q4) m³/h |
זרימה קבועה(Q3) m³/h |
זרימת מעבר(Q2) L/h |
מינימום זְרִימָה(Q1) L/h |
מקסימום קְרִיאָה |
מינימום קְרִיאָה |
|
DN15 |
4.0 |
2.5 |
25 |
15.625 |
99999 |
0.00001 |
|
DN20 |
6.4 |
4.0 |
40 |
25 |
99999 |
0.00001 |
- דרגת טמפרטורה: T50
- דירוג לחץ: 1.6 MPa
- אובדן לחץ: △P 63
עקרון תפעולי
ליבת מד המים הרב- מורכבת מאימפלר, תא אימפלר, מסך מסנן, בית מונה ומכלול דלפק. כאשר האימפלר מסתובב תחת הנעה הידראולית, מגנט ניאודימיום על ראש האימפלר מתחבר באופן מגנטי עם ההילוך המרכזי של מכלול הדלפק, משדר כוח סיבובי כדי להפעיל את מנגנון הספירה ולתעד את צריכת המים.
נתוני ביצועים

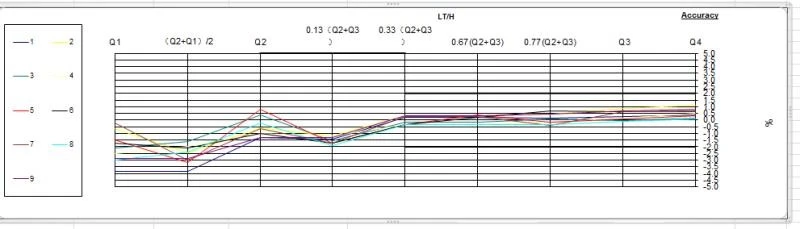

עקומת שגיאת זרימה:
מקסימום שגיאות מותרות:
- טווח נמוך יותר (Q1 פחות או שווה ל-Q < Q2): ±5%
- טווח עליון (Q2 פחות או שווה ל-Q פחות או שווה ל-Q4): ±2%

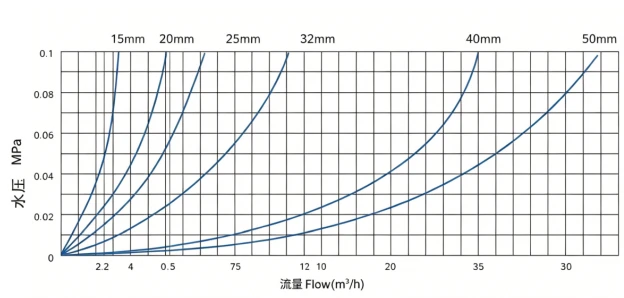

עקומת אובדן לחץ:
דיאגרמת הדפסת מסך חיוג
מראה ומידות
תכונות מפתח
- מכלול מודולרי שלםתוספת-מחלקה אחת המשלבת את אימפלר הסילון הרב-, פנקס ההילוכים, המסננת ואטם האיטום, המיועד להתקנה או החלפה מהירה וקלה בגופי מד סילון מרובי- סטנדרטיים.
- דיוק גבוה וביצועים יציביםעיצוב זרימת הסילון הרב-מבטיח חלוקת מים אחידה לאימפלר, ומספק מדידה אמינה עם קצב זרימה התחלתי נמוך, העומד בדרישות הדיוק של ISO 4064 Class B או C.
- סינון-מובנהמסננת כניסה משולבת מונעת כניסת פסולת לתא המדידה, מגינה על רכיבים פנימיים מפני סתימה ומאריכה את חיי השירות.
- חיוג יבש רשם לקריאה ברורהמכלול רישום אטום הרמטי שומר על מים ולחות בחוץ, ומבטיח קריאה קבועה של מדד הצריכה.
- עמיד ועמיד בפני קורוזיה-בנוי מפלסטיק הנדסי-איכותי (PA/ABS), המציע עמידות מעולה בפני שחיקה, עמידות בפני קורוזיה ויציבות-לטווח ארוך בתנאי איכות מים משתנים.
יישומים
- תוספות להחלפה של OEM עבור מדי- מים סילוניים (DN15/DN20)
- ייצור מונים חדש עם גופי מד סילון מרובי-סטנדרטיים
- פרויקטי תחזוקה ותיקון של שירותי מים
